Beschreibung

GW Instek - GPT-9903A

A.C. 500VA AC/DC Spannungsfestigkeit/Isolationswiderstandstester

Eine solide Grundlage für zuverlässige, sichere und praktische Sicherheitsprüfungen

GWInstek bringt eine neue Familie von Sicherheitstestern (Hi-Pot-Tester/Hipot-Tester), die GPT-9900-Serie, mit einer maximalen Ausgangskapazität von 500VA auf den Markt. Die vier Geräte, darunter GPT-9904, GPT-9903A, GPT-9902A und GPT-9901A, ergänzen die GPT-9800 Serie, die eine Ausgangskapazität von 200VA hat, um den Markt mit höheren Leistungsanforderungen für die Sicherheitsprüfung von elektronischen Produkten und Komponenten zu bedienen. Die GPT-9000 Serie unterstützt die wichtigsten Prüfpunkte, die für die Einhaltung von Sicherheitsstandards wie IEC, EN, UL, CSA, GB, JIS und anderen Sicherheitsvorschriften erforderlich sind.

Die GPT-9900 Serie basiert auf einer Plattform mit einer maximalen AC-Ausgangsleistung von 500VA. Der GPT-9904 ist ein 4-in-1-Modell, das Prüfungen der Wechselstromfestigkeit, der Gleichstromfestigkeit, des Isolationswiderstands und der Erdung durchführen kann, während der GPT-9903A ein 3-in-1-Modell ist, das Prüfungen der Wechselstromfestigkeit, der Gleichstromfestigkeit und des Isolationswiderstands durchführen kann. Der GPT-9902A ist in der Lage, sowohl AC- als auch DC-Festigkeitsprüfungen durchzuführen, während der GPT-9901A nur AC-Festigkeitsprüfungen durchführen kann. Die Sicherheitstester der Serie GPT-9900 übernehmen alle guten Eigenschaften und Vorteile der Serie GPT-9800. Der hocheffiziente PWM-Verstärker ist das Herzstück der GPT-9900 Plattform, um den Einfluss von Spannungsschwankungen der AC-Eingangsquelle zu verhindern. Die Ausgangsspannung wird automatisch abgeschaltet (innerhalb von 150μs), wenn während des Tests eine abnormale Ausgangsspannung oder eine Überschreitung der Stromgrenzen festgestellt wird, um den Bediener vor gefährlichen Verletzungen zu schützen. Die GPT-9900 Serie entlädt den Prüfling automatisch nach jedem Test, um übermäßige Spannungen, die auf dem Prüfling verbleiben, zu eliminieren.

Die GPT-9900-Serie folgt einem übersichtlichen und benutzerfreundlichen Designkonzept und verfügt über eine einfache und klare Anordnung der Bedienelemente, ein hochauflösendes Punktmatrix-LCD-Display sowie farbige LED-Anzeigen, wodurch Bediener die Messergebnisse einfach und schnell auswerten können. Als Ergänzung zu 200-VA-Sicherheitstestgeräten basiert die GPT-9900-Serie auf einer 500-VA-Ausgangsplattform, um alle wichtigen Prüfunktionen zu erweitern, darunter Wechselstrom-Festigkeitsprüfung (AC 5 kV/100 mA), Gleichstrom-Prüfspannung (DC 6 kV/20 mA), Isolationswiderstand (DC 50 V bis 1.000 V/max. 50 G) sowie Erdungswiderstand (AC max. 32 A/max. 650 m) mit leistungsstarken Messfunktionen. Darüber hinaus sind die Prüfdauer, die Anstiegszeit sowie die oberen und unteren Grenzwerte der Ausgangsspannung vollständig einstellbar, um eine Vielzahl von Sicherheitsprüfungen mit präzisen Messergebnissen zu ermöglichen. Die Sweep"-Funktion der GPT-9900-Serie kann die Prüfergebnisse während des gesamten Prüfzeitraums Punkt für Punkt anzeigen und so ein Kurvendiagramm erstellen. Diese grafische Darstellung dient der Charakterisierungsprüfung eines Prüflings (DUT) durch Beobachtung des Parameterverlaufs in Abhängigkeit von Änderungen der angelegten Spannung oder des Stroms bzw. der Prüfzeit. Auf dem Diagramm steht ein verschiebbarer Marker zur Verfügung, um den Parameterwert an einem bestimmten Punkt von Interesse für den Anwender abzulesen.

Zu den weiteren wichtigen Funktionen und Merkmalen der GPT-9900 Serie gehören der rückseitige Ausgang für Systemanwendungen, die Unterbrechungserkennung zur Sicherstellung der ordnungsgemäßen Anschlüsse von Geräten für Erdungstests, 100 Speichersätze zum Speichern und Abrufen der Bedienfeldeinstellungen für Einzel- oder Sequenztests, ein Ein-Aus-Fernbedienungsanschluss auf der Vorderseite und ein Signal-E/A-Anschluss auf der Rückseite als Mittel zur Fernsteuerung des Sicherheitstesters sowie RS-232C-, USB- und GPIB-Schnittstellen (optional) für die PC-Fernsteuerung und die Protokollierung der Testergebnisse.

Eigenschaften
- 500VA AC Testkapazität
- Kurzschlussstrom > 200mA
- 240×64 Ice Blue Dot Matrix LCD
- Sweep-Funktion für die Analyse der Prüflingscharakteristik
- Isolationswiderstandsmessung bis zu 50GΩ(GPT-9903A/9904)
- Manueller/Auto Modus
- Funktionstaste für Schnellauswahl
- Intensives Blinken für Warn- & Statusanzeige
- Sicherheits-INTERLOCK-Funktion
- Einschaltvorgang im Nulldurchgang
- Steuerbare Hochlaufzeit
- RMS-Strommessung
- Hohe Auflösung: 1uA für die Strommessung, 2V für die Einstellung der Spannung
- PWM-Verstärker zur Verbesserung der Leistungseffizienz und für zuverlässige Tests
- Max. 100 Speicherblöcke für die Einstellung der Testbedingungen (Schritte). Und jeder Schritt kann individuell benannt werden.
- Fernbedienungsanschluss auf der Vorderseite für Start und Stop

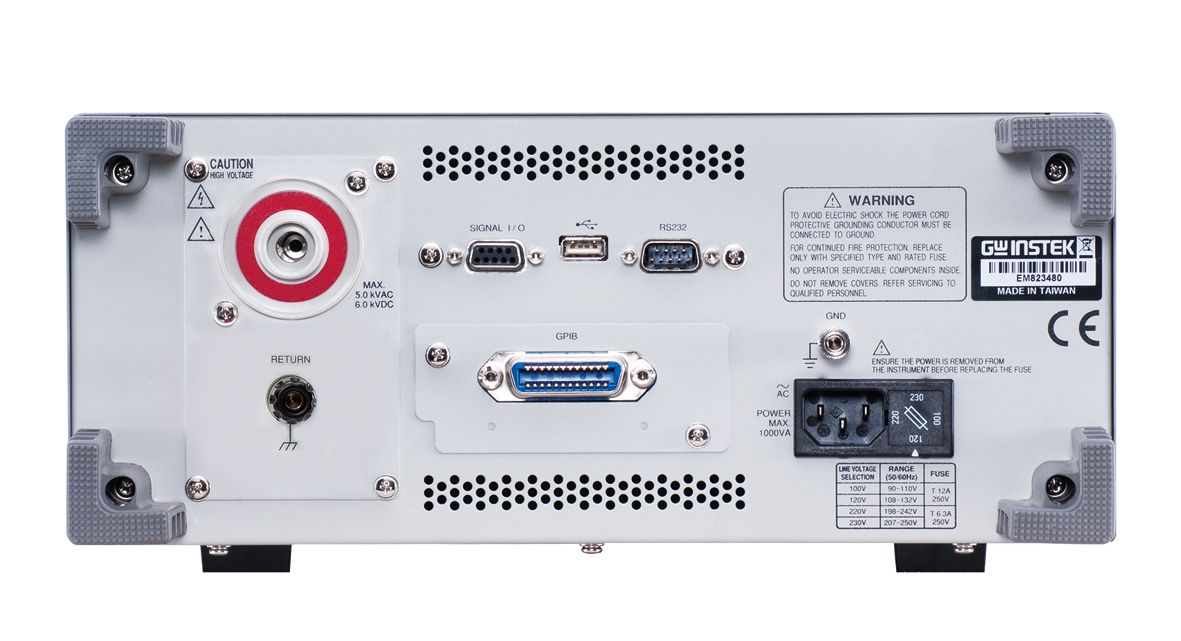

- Ausgang auf der Rückseite verfügbar
- Schnittstelle : RS-232C, USB-Gerät, Signal I/O und GPIB (optional)

Warum sollten Sie sich für den GPT-9903A entscheiden?

Dieses Gerät wurde entwickelt, um die höchsten Anforderungen an Genauigkeit und Zuverlässigkeit in anspruchsvollen Umgebungen zu erfüllen. Ob in der Forschung und Entwicklung, bei der Qualitätskontrolle oder bei Produktionstests, es bietet die konsistente Leistung, auf die sich Profis verlassen. Für eine technische Beratung und weitere Details wenden Sie sich bitte noch heute an unser Expertenteam.
