GW Instek - GPT-9904

A.C. 500VA AC/DC Spannungsfestigkeit/Isolationswiderstand/Erdungstester

Eine solide Grundlage für zuverlässige, sichere und praktische Sicherheitsprüfungen GWInstek bringt eine neue Familie von Sicherheitstestern (Hi-Pot-Tester/Hipot-Tester), die GPT-9900-Serie, mit einer maximalen Ausgangskapazität von 500VA auf den Markt. Die vier Geräte, darunter GPT-9904, GPT-9903A, GPT-9902A und GPT-9901A, ergänzen die GPT-9800 Serie, die eine Ausgangskapazität von 200VA hat, um den Markt mit höheren Leistungsanforderungen für die Sicherheitsprüfung von elektronischen Produkten und Komponenten zu bedienen.

Die GPT-9000 Serie unterstützt die wichtigsten Prüfpunkte, die für die Einhaltung von Sicherheitsstandards wie IEC, EN, UL, CSA, GB, JIS und anderen Sicherheitsvorschriften erforderlich sind. Die GPT-9900 Serie basiert auf einer Plattform mit einer maximalen AC-Leistung von 500VA.

Der GPT-9904 ist ein 4-in-1-Modell, das Tests der Wechselstromfestigkeit, Gleichstromfestigkeit, des Isolationswiderstands und der Erdung durchführen kann, während der GPT-9903A ein 3-in-1-Modell ist, das Tests der Wechselstromfestigkeit, Gleichstromfestigkeit und des Isolationswiderstands durchführen kann. Der GPT-9902A ist in der Lage, sowohl AC- als auch DC-Tests durchzuführen.

Der GPT-9901A kann nur AC-Tests durchführen. Die Sicherheitstester der Serie GPT-9900 übernehmen alle guten Eigenschaften und Vorteile der Serie GPT-9800. Der hocheffiziente PWM-Verstärker ist das Herzstück der Plattform des GPT-9900, um den Einfluss von Spannungsschwankungen der AC-Eingangsquelle zu verhindern. Die Ausgangsspannung wird automatisch abgeschaltet (innerhalb von 150μs), wenn während des Tests eine abnormale Ausgangsspannung oder eine Überschreitung der Stromgrenzen festgestellt wird, um den Bediener vor gefährlichen Verletzungen zu schützen.

Die GPT-9900 Serie entlädt den Prüfling automatisch nach jedem Test, um übermäßige Spannungen, die auf dem Prüfling verbleiben, zu eliminieren. Die GPT-9900 Serie folgt einem aufgeräumten und benutzerfreundlichen Designkonzept und ist mit einem einfachen und übersichtlichen Panel-Layout, einem hochauflösenden Punktmatrix-LCD-Display und farbigen LED-Anzeigen ausgestattet, so dass die Bediener die Messergebnisse einfach und schnell interpretieren können. Als Ergänzung zu den 200VA Sicherheitstestern wurde die GPT-9900 Serie auf der Basis einer 500VA Ausgangsplattform entwickelt, um alle wichtigen Testfunktionen zu verbessern, einschließlich Tests der Wechselstromfestigkeit (AC 5kV/100mA), der Gleichstromfestigkeit (DC 6kV/20mA), des Isolationswiderstandes (DC 50V ~ 1000V/50GΩ max.) und der Erdung (AC 32A max./650mΩ max.), mit Hochleistungsmessfähigkeiten.
Darüber hinaus sind die Testdauer, die Hochlaufzeit und die Ober- und Untergrenzen der Ausgangsspannung vollständig einstellbar, um eine Vielzahl von Sicherheitstests mit genauen Messergebnissen zu ermöglichen.
Mit der Sweep-Funktion der GPT-9900 Serie können Sie die Testergebnisse Punkt für Punkt über die gesamte Testdauer hinweg in Form einer Kurve darstellen. Diese grafische Darstellung ermöglicht die Überprüfung der Eigenschaften eines Prüflings durch Beobachtung der Reaktion der Parameter auf Änderungen der angelegten Spannung oder des Stroms oder der Testzeit. Auf dem Diagramm ist eine bewegliche Markierung verfügbar, um den Parameterwert an dem Punkt zu erhalten, der für den Benutzer von Interesse ist.

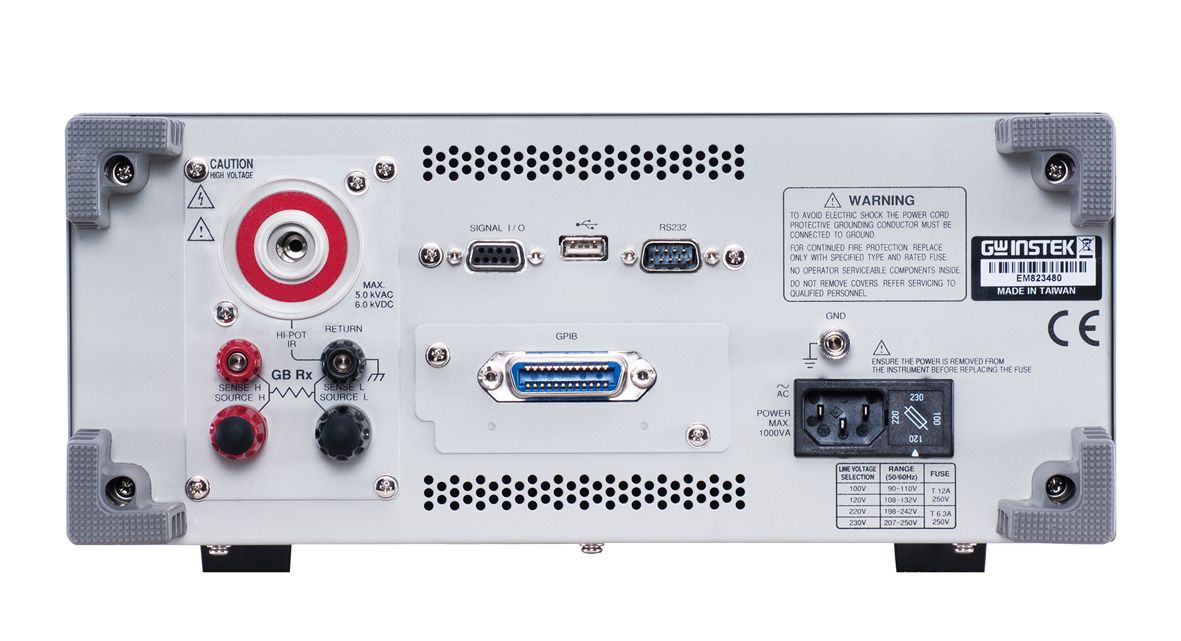

Zu den weiteren wichtigen Funktionen und Merkmalen der GPT-9900 Serie gehören der rückseitige Ausgang für Systemanwendungen, die Unterbrechungserkennung zur Sicherstellung der ordnungsgemäßen Anschlüsse von Geräten für Erdungstests, 100 Speichersätze zum Speichern und Abrufen der Bedienfeldeinstellungen für Einzel- oder Sequenztests, ein Ein-Aus-Fernbedienungsanschluss auf der Vorderseite und ein Signal-E/A-Anschluss auf der Rückseite als Mittel zur Fernsteuerung des Sicherheitstesters sowie RS-232C-, USB- und GPIB-Schnittstellen (optional) für die PC-Fernsteuerung und die Protokollierung der Testergebnisse.

 Eigenschaften
- 500VA AC Testkapazität
- Kurzer Strom > 200mA - 240×64 Ice Blue Dot Matrix LCD
- Sweep-Funktion für die Analyse der DUT-Charakteristik
- Isolationswiderstandsmessung bis zu 50GΩ(GPT-9903A/9904)
- Manuell/Auto-Modus
- Funktionstaste für Schnellauswahl
- Blinken mit hoher Intensität zur Warnung und Statusanzeige
- Sicherheits-INTERLOCK-Funktion
- Nulldurchgang Einschaltvorgang
- Steuerbare Hochlaufzeit
- RMS Strommessung
- Hohe Auflösung: 1uA für die Strommessung, 2V für die Spannungseinstellung
- PWM-Verstärker zur Verbesserung der Leistungseffizienz und für zuverlässige Tests
- Max. 100 Speicherblöcke für die Einstellung der Testbedingungen (Schritte). Und jeder Schritt kann individuell benannt werden.
- Fernbedienungsanschluss auf der Vorderseite für Start- und Stopp-Steuerung - Ausgang auf der Rückseite verfügbar
- Schnittstelle : RS-232C, USB-Gerät, Signal I/O und GPIB (optional)

Warum sollten Sie sich für das GPT-9904 entscheiden?

Dieses Gerät wurde entwickelt, um die höchsten Anforderungen an Genauigkeit und Zuverlässigkeit in anspruchsvollen Umgebungen zu erfüllen. Ob in der Forschung und Entwicklung, bei der Qualitätskontrolle oder bei Produktionstests, es bietet die konsistente Leistung, auf die sich Profis verlassen. Für eine technische Beratung und weitere Details wenden Sie sich bitte noch heute an unser Expertenteam.
