ADN6144

Description

Analyseur de réseau vectoriel 14 GHz à 4 ports " Flexibilité maximale des ports multiples

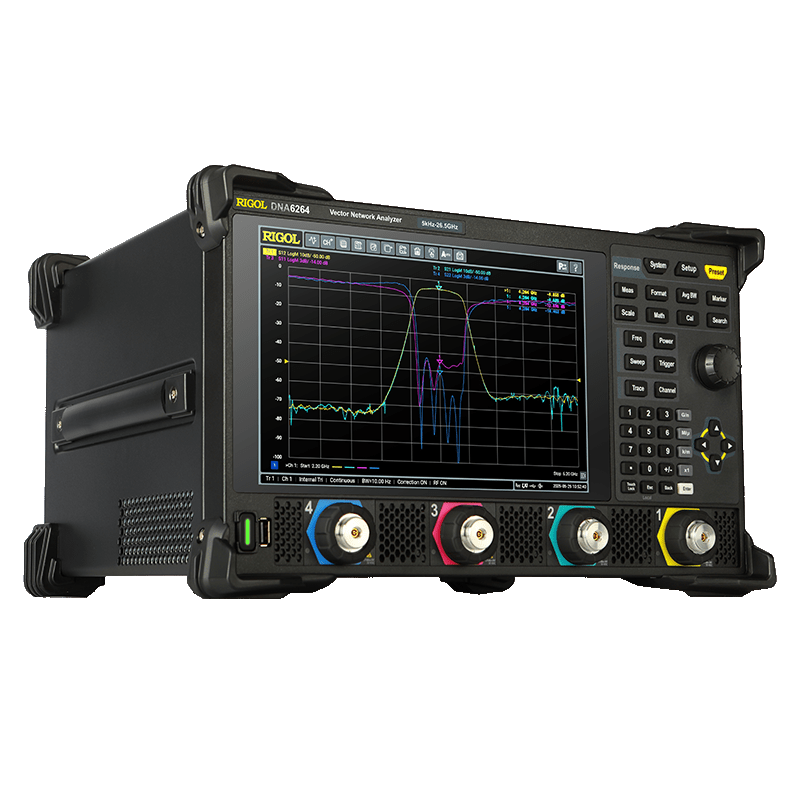

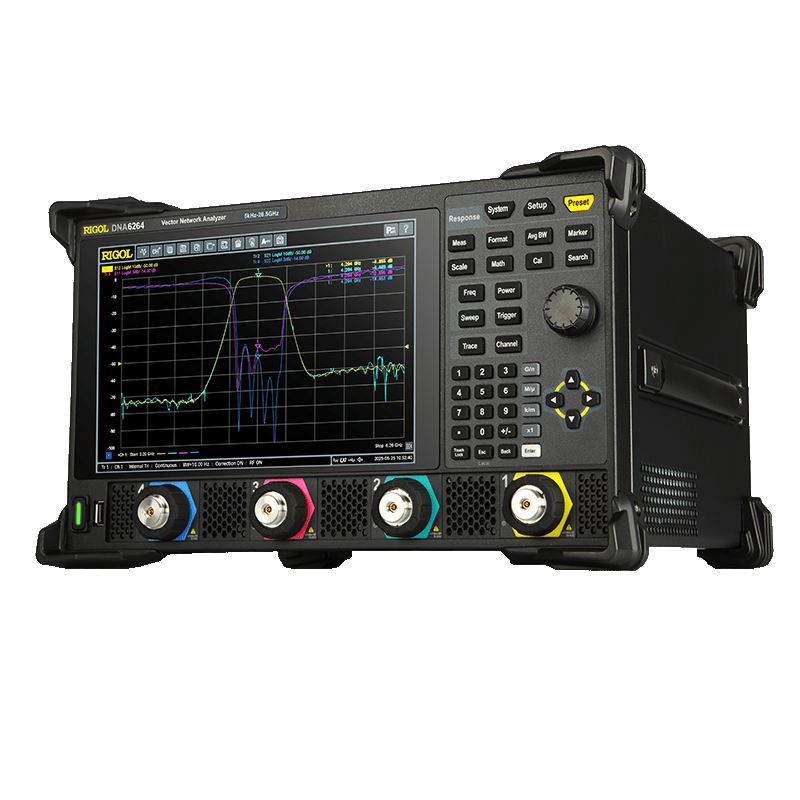

Le Rigol DNA6144 est un analyseur de réseau vectoriel (VNA) à 4 ports de haute performance conçu pour les applications de mesure RF et micro-ondes complexes. Avec une gamme de fréquence de 9 kHz à 14 GHz, il permet une analyse complète des paramètres S multi-port pour les dispositifs différentiels, les circuits équilibrés, les modules RF, les antennes, les filtres et les amplificateurs.

Conçu pour les laboratoires de R&D exigeants, les tests d’intégrité des signaux et les environnements de production, le DNA6144 combine une gamme dynamique élevée, un faible bruit de trace et des outils d’analyse avancés dans un format de table compact et portable.

Principales spécifications

• Gamme de fréquences : 9 kHz à 14 GHz

• Nombre de ports : 4

• Résolution de la fréquence : 1 Hz

• Puissance de sortie maximale : 10 dBm

• Gamme dynamique : jusqu’à 130 dB (typ.)

• Bruit de trace : 0,005 dB

• Largeur de bande FI : 1 Hz " 10 MHz

L’architecture à 4 ports permet une caractérisation complète des réseaux RF complexes et réduit considérablement le temps de préparation des mesures pour les objets sous test à ports multiples.

Mesure et analyse avancées à 4 ports

Le DNA6144 permet de réaliser des tests RF et micro-ondes complets :

• Mesures complètes du paramètre S à 4 ports (S11 "S44)

• Paramètres S en mode mixte et différentiel

• Analyse de l’impédance et de l’abaque de Smith

• Mesure du ROS

• Analyse du domaine temporel (TDA)

• Encastrement / désencastrement des appareils

• Tests d’antennes et de câbles

• Tests de limites, marqueurs et fonctions mathématiques de traçage

Idéal pour les interconnexions différentielles à haute vitesse, les amplificateurs équilibrés, les frontaux RF, les modules radar et les sous-systèmes micro-ondes.

Options d’étalonnage flexibles

Compatible avec les kits d’étalonnage mécaniques et les kits d’étalonnage électroniques (ECal). Les types d’étalonnage pris en charge sont les suivants :

• SOLT

• Réponse courte

• Réponse ouverte

• OSL

• Réponse renforcée

• Réponse par

Assure un étalonnage précis et répétable sur les quatre ports et sur toute la gamme de fréquences jusqu’à 14 GHz.

Interface et connectivité modernes

• Écran tactile HD de 10,1 pouces (résolution de 1280 Ã 800)

• Fonctionnement via l’écran tactile ou les touches physiques

• Prise en charge des claviers et souris externes

• LAN, périphérique USB, hôte USB, interfaces HDMI

• Jeux de commandes SCPI standard

• Web Control pour le fonctionnement à distance

Conçu pour une intégration transparente dans les systèmes de production automatisés tout en restant intuitif pour une utilisation en laboratoire.

Compact Multi-Port Performance

Malgré sa capacité avancée à 4 ports et sa couverture de fréquence étendue à 14 GHz, le DNA6144 conserve une empreinte compacte et une conception légère, ce qui le rend adapté aux applications de laboratoire, de validation et de production.

Pourquoi choisir le DNA6144 ?

Le DNA6144 est conçu pour offrir une fiabilité et une précision inégalées dans les environnements les plus exigeants. Conçu pour les ingénieurs qui privilégient la performance, cet appareil garantit des résultats stables pour la R&D, l’assurance qualité et la maintenance industrielle. Contactez-nous dès aujourd’hui pour une assistance technique personnalisée et des demandes de renseignements en vrac.
