GWINSTEK - ASR-6600-36

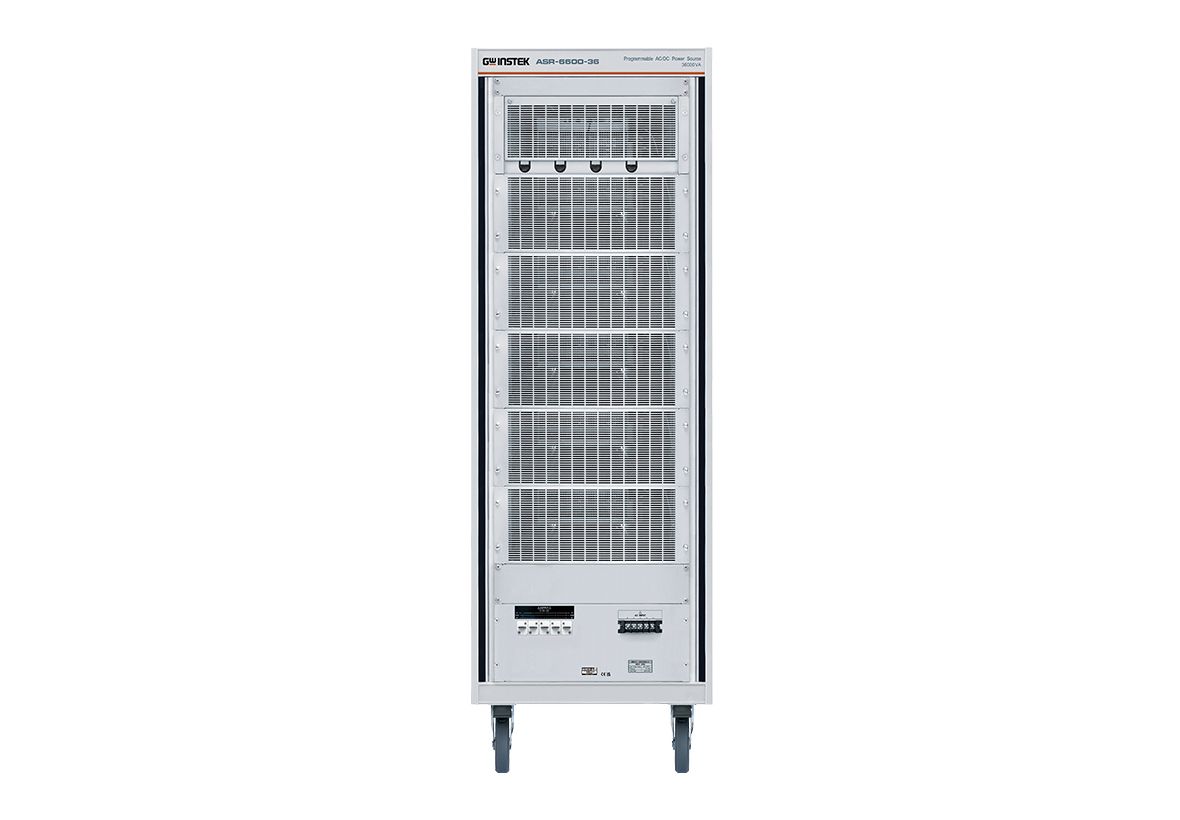

Le GW Instek ASR-6600-36 est une source d’alimentation CA/CC de 36 kVA de type rack

Les débuts du développement de la source d’alimentation CA/CC haute performance ASR-6000

Dès l’instant où AlphaGo a battu le champion humain de go grâce à sa capacité de calcul ultra-rapide, la technologie de l’intelligence artificielle (IA) s’est développée à un rythme effréné dans le monde entier. Aujourd’hui, des serveurs dotés de fonctions d’IA avancées traitent d’énormes quantités de données grâce à une architecture de calcul haute vitesse composée de 2 processeurs centraux (CPU) et de 8 processeurs graphiques (GPU).

Cependant, les serveurs d’IA nécessitent une quantité considérable d’énergie pour assurer un calcul à haute vitesse ! Afin de répondre à cette demande, la puissance, la densité et le rendement des alimentations électriques des serveurs ont été considérablement améliorés. Les modules d’alimentation pour serveurs à haute puissance nécessitent une conversion à haut rendement et une réduction de la consommation d’énergie. Pour y parvenir, il est possible d’utiliser des conceptions à entrée monophasée CA, à entrée HVDC 400 V ou à tension de sortie CC accrue.

Afin de garantir la stabilité de l’alimentation lors du fonctionnement de serveurs à forte puissance, les modules d’alimentation dotés de spécifications d’alimentation redondante remplaçables à chaud (tels que le CRPS) ont été largement adoptés dans les baies de serveurs. Les modules d’alimentation dotés de fonctions de redondance nécessitent de tester plusieurs modules à la fois afin de s’assurer que tous sont capables de maintenir un fonctionnement normal lors d’une sortie de puissance élevée. Face à l’évolution rapide des alimentations pour serveurs, GW Instek a développé sa toute nouvelle gamme phare, la série ASR-6000, afin de répondre aux besoins de ses clients.

L’ASR-6000 est capable de simuler des variations d’environnement d’alimentation plus variées, telles que les réseaux triphasés symétriques et asymétriques, la perte de phase, et dispose d’une fonction de sortie multicanal permettant de tester jusqu’à trois équipements sous test (DUT) simultanément, d’un réglage programmable de l’impédance de sortie, ainsi que de plus de 40 types de sorties de formes d’ondes arbitraires intégrées. Le lancement sans précédent du modèle phare de GW Instek, l’ASR-6000, démontre que GW Instek est en mesure de fournir une solution de test complète pour les sources de courant alternatif haute puissance. L’ASR-6000 est le produit phare de la gamme de sources d’alimentation de GW Instek.

Principales applications de l’ASR-6000
- Fabricant d’alimentations électriques pour serveurs et systèmes de communication
- Chargeurs intégrés de 3,6 kVA à 22 kVA
- Systèmes d’alimentation sans coupure (UPS)
- Onduleurs CA
- Dispositifs de commande et de protection pour moteurs triphasés CA
- Industrie militaire, recherche scientifique, enseignement

Pour répondre aux exigences des essais à haute puissance
La série ASR-6000 propose des modèles de 9 kVA, 12 kVA, 13,5 kVA, 18 kVA, 24 kVA, 30 kVA et 36 kVA, montables en rack, capables de fournir jusqu’à 36 kVA en courant alternatif (monophasé/triphasé) et 36 kW en courant continu. Cette série se caractérise par un rendement élevé et une qualité d’alimentation stable et fiable, ce qui la rend adaptée aux applications de test de produits nécessitant une puissance élevée.

Domaines d’application :
- Essais d’alimentations électriques pour serveurs CRPS
- Essais de dispositifs de protection pour moteurs triphasés
- Essais d’onduleurs de forte puissance
- Essais d’onduleurs de forte puissance
- Essais d’équipements aérospatiaux

Caractéristiques
- Utilise la technologie des semi-conducteurs composites à base de carbure de silicium (SiC) pour créer une source d’alimentation CA/CC haute performance de 4U et 6 kVA, présentant une densité de puissance élevée
- L’entrée CA prend en charge les alimentations monophasées et triphasées, avec une tension de phase comprise entre 200 V et 240 V ± 10 % (connexion en triangle ou en étoile)
- 10 modes de sortie : notamment la synchronisation sur la fréquence d’un signal d’entrée externe et sur le réseau électrique (SYNC), ainsi que la sortie de l’amplificateur interne commandée par une tension externe (VCA)
- Fonction de sortie multicanal
- Prend en charge les configurations de sortie 1P2W, 1P3W et 3P4W
- Tension de phase maximale en sortie CA : 350 Vrms ; tension de réseau : 700 Vrms
- Plage de fréquences : mode CA : de 15,00 Hz à 2 000,0 Hz ; mode CA+CC : de 1,00 Hz à 2 000,0 Hz (unité autonome ASR-6450/6600)  Type en rack parallèle : réduction de la fréquence maximale à 1 000,0 Hz (de 9 kVA à 18 kVA)  ; réduction à 550,0 Hz (de 24 kVA à 36 kVA)
- Fonction de sortie pour courant alternatif triphasé symétrique et asymétrique, en cas de perte de phase
- Réglage programmable de l’impédance de sortie
- Fonction de surveillance de la tension et du courant en double canal
- Le temps de montée de la tension de sortie peut être réglé sur trois plages
- Prend en charge l’édition de séquences et le mode de sortie par émulation
- Puissante fonction d’édition et de sortie de formes d’onde arbitraires, capable d’éditer et de générer des dizaines de milliers de formes d’onde
- Contrôle avancé du serveur web pour prendre en charge la fonction d’acquisition de données
- Fonction de mesure des harmoniques du 100e ordre
- Prise en charge du mode de raccordement en parallèle jusqu’à 36 kVA / 36 kW maximum
- Interfaces standard : RS-232C, USB, LAN
- Interfaces en option : bus CAN, DeviceNet, GPIB

Pourquoi choisir l’ASR-6600-36 ?

Cet appareil a été conçu pour répondre aux normes les plus strictes en matière de précision et de fiabilité dans des environnements exigeants. Que ce soit pour la recherche et le développement, le contrôle qualité ou les essais de production, il offre les performances constantes sur lesquelles comptent les professionnels. Pour toute consultation technique ou pour plus d’informations, veuillez contacter dès aujourd’hui notre équipe d’experts.
