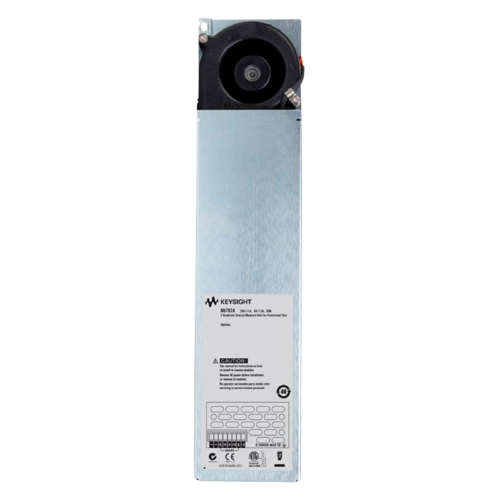

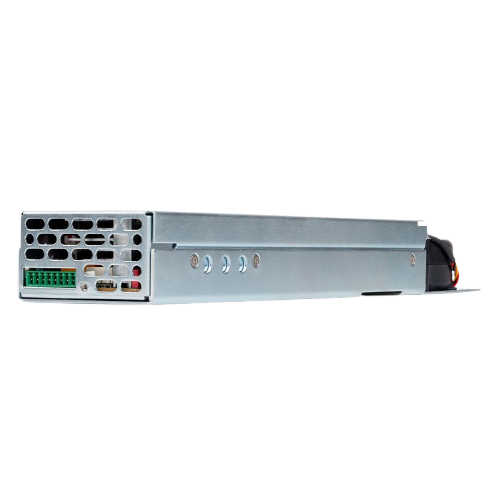

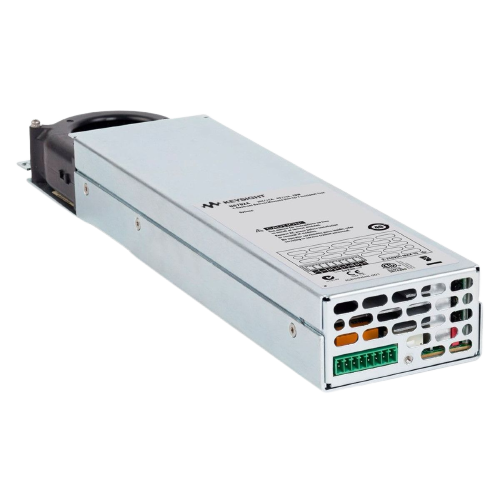

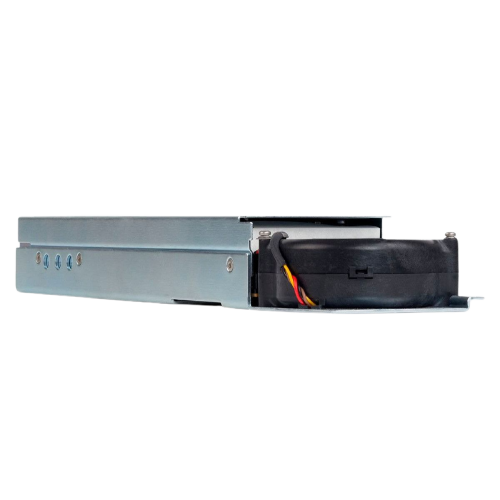

N6782A

Descrizione

Il Keysight N6782A è un’unità di sorgente/misura (SMU) progettata appositamente per i test funzionali avanzati di un dispositivo. La possibilità di modulare l’uscita fino a 100 kHz, insieme alla capacità di fornire e assorbire corrente (funzionamento a 2 quadranti), rende l’N6782A la scelta perfetta per i test funzionali avanzati su una vasta gamma di dispositivi, come convertitori CC/CC, unità di gestione dell’alimentazione, amplificatori di potenza e circuiti integrati di gestione dell’alimentazione. Lo stadio di ingresso del dispositivo in prova (DUT) può essere stimolato grazie alle funzionalità di erogazione rapida e di generazione di forme d’onda. Lo stadio di uscita, invece, può essere caricato e misurato con le funzionalità di carico elettronico, fornendo così una soluzione di test completa.

Questo modulo viene utilizzato sia nel sistema di alimentazione modulare a basso profilo N6700 (per sistemi ATE), piccolo e con più uscite, alto 1U, sia nell’analizzatore di potenza CC N6705 (per test da banco), anch’esso con più uscite. La conformità a GPIB, LAN, USB e LXI è di serie. Puoi scegliere tra oltre 30 diversi moduli di alimentazione CC, con prestazioni che vanno dal livello base all’alta precisione e potenze comprese tra 20 e 300 W.

Caratteristiche principali
> Da utilizzare con i mainframe della serie N6700 (USB, LAN (LXI-C), GPIB): analizzatore di potenza MPS a profilo ribassato o analizzatore di potenza CC
> Valori nominali di uscita in corrente continua: 20 V, ±1 A oppure 6 V, ±3 A, 20 W
> Precisione della tensione: 0,025 % + 1,8 mV
> Ondulazione e rumore: 12 mV
> Tempi di programmazione in salita e in discesa con carico resistivo: in genere 20 ms
> Protezione da sovratensione, sovracorrente e sovratemperatura
> I moduli possono funzionare a una potenza di uscita inferiore per rimanere entro i limiti nominali del mainframe
> I moduli includono un connettore a sgancio rapido

Altre caratteristiche e vantaggi
> Acquisizione e misurazione senza interruzioni modifica i range di uscita e di misurazione senza alcuna interruzione
> Funzionamento a 2 quadranti può funzionare come sorgente di tensione o corrente oppure come carico elettronico CV o CC
> Quattro intervalli di misura della corrente rilevano con precisione i livelli di corrente del dispositivo in prova (DUT) nelle diverse modalità di funzionamento
> Eccellente risposta ai transitori mantiene stabile la tensione o la corrente durante le variazioni di carico ad alta velocità
> Modulazione rapida della corrente continua crea forme d’onda fino a 100 kHz per stimolare o caricare il dispositivo in prova (DUT)
> Misure digitalizzate ad alta velocità acquisisci e visualizza il consumo energetico del DUT con una frequenza fino a ogni 5 µs grazie al digitalizzatore integrato da 200 kHz

Perché scegliere l’N6782A?

L’N6782A è progettato per garantire affidabilità e precisione senza pari anche negli ambienti più impegnativi. Pensato per gli ingegneri che danno la priorità alle prestazioni, questo dispositivo assicura risultati costanti nei settori della ricerca e sviluppo, del controllo qualità e della manutenzione industriale. Contattaci oggi stesso per ricevere assistenza tecnica personalizzata e per richieste all’ingrosso.
